项目分享| DIY手持风扇，夏日清凉自己“造”

从头开始，DIY手持便携小风扇，外出做核酸的时候，炫酷拉风，夏日清凉必备单品。

效果演示&制作过程

准备 3D 打印机打印风扇机身，并制作了一个定制的 PCB，上面装有驱动电机的所有电子元件。这里使用的是微型有刷直流电机，通常用于微型无人机，虽然声音有点大，但性能超强。

虽然是自制的，该有的模式不能少。设计两种工作模式模式，可以在单按和双按拨动开关时触发，第一次按以 100% 速度运行，第二次按 50%，第三次按关闭。

下面就是详细的构建过程，手里面正好有电机的小伙伴，可以跟着一起DIY了。

✔ 所需材料

所有的材料器件都是常见的：

• 定制PCB
• 控制器：Attiny13A
• 锂电池充电芯片：TP4056
• MOSFET：AO4406A
• 微型有刷电机
• 无人机风扇
• 锂电池 3.7V 1200mAh
• 3D打印机身

此外还需要一些阻容器件、LED灯、拨动开关灯等辅助材料。

✔ 原理图设计

上面的原理图由三部分组成，包括用于充电锂电池的 TP4056 IC 部分、作为风扇的核心单片机 Attiny13A 部分，以及 MOSFET电机驱动部分。

其中，TP4056 包含两个指示灯，红色和蓝色，红色表示电池电量不足，蓝色表示充满电。此外，充电输入采用的是 Type C 接口。

Attiny13A 通过一个 10K 电阻与 AO4406 IC 的 Gate 相连，通过 Attiny MCU 向 Gate 提供 PWM 信号来控制电机速度。

至于如何对Attiny进行代码下载，在这里添加了一个 CON6 Header Pin 和 Attiny 的 ISP Pins，这样就可以连接一个烧录器来烧录引导加载程序并上传代码。

原理图设计完成之后，就开始PCB制作，这里可以提前设计好3D打印的外壳，根据外壳的尺寸，确定PCB。

✔ 3D打印设计

准备设计一个带柄风扇的 3D 模型，以方便使用。

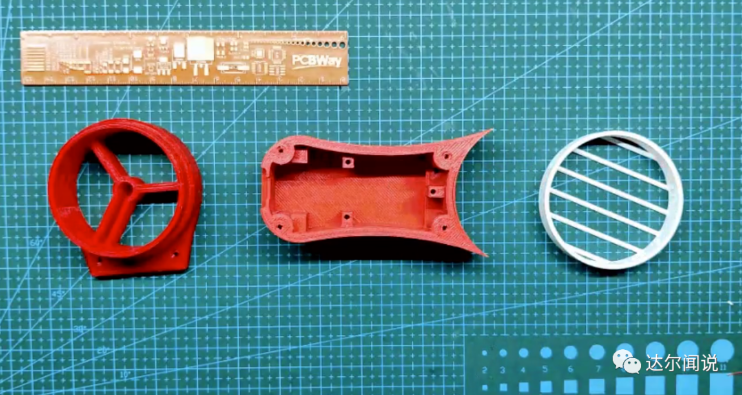

3D 模型由两部分组成：TOP 部分容纳电机，MID 部分容纳电路和锂电池。

TOP 部分固定电机，并有一个通道，电机线通过该通道整齐地封闭，然后有一个 MIDDLE 部分通过螺钉固定 TOP 部分和 NET，中间部分还固定带有锂离子电池的电路。

在 Fusion360 中，对 PCB 进行建模，然后使用其轮廓测量来创建控制风扇叶片的 PCB 设计。

✔ 软件设计

Attiny13A 是一款 AVR MCU，可以通过 USBASP 等 ISP 编程器进行烧写，或者可以使用 Arduino Uno 或 Nano 板制作简单的 ISP 编程器。

Attiny13A Core代码在下面链接中下载：https://github.com/MCUdude/MicroCore

这是使用的主要代码：

const int switchPin = 4;
const int FANPin = 0;
int FANMode = 1;

void setup()
{
    pinMode(FANPin, OUTPUT);
    pinMode(switchPin, INPUT_PULLUP);
    digitalWrite(FANPin, LOW);

}
void loop()
{
    if (digitalRead(switchPin) ==LOW)
    {
        FANMode = FANMode + 1;
        if (FANMode == 4)
        {
            FANMode = 1;
        }
    }
    if (FANMode == 1)
    {
        digitalWrite(FANPin, LOW);
        delay(200);
    }
    else if (FANMode == 2)
    {
        digitalWrite(FANPin, HIGH);
        delay(200);
    }
    else if (FANMode == 3)
    {
        analogWrite(FANPin, 50);
        delay(200);
    }
    //delay(200); // see text
}

过程是不是超级简单，但是你没想到呢？

原文链接：https://www.hackster.io/Arnov_Sharma_makes/diy-handheld-fan-c14901

项目作者：Arnov Sharma
