项目分享| 纯手工低成本打造拟辉光管时钟，也可以很酷炫
-

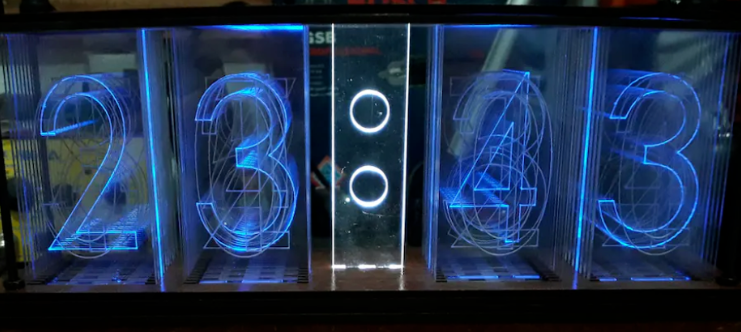

《命运石之门》里 “世界线变动率探测仪”，各种辉光管的作品，让热爱DIY的小伙伴欢喜，但是辉光管的价格又望而却步，并且现在已经很难买到了。怎么能难倒我们的工程师呢？拟辉光管时钟制作指南来了，先看一张效果图：
制作过程如下视频（英文原声，大家自行理解）：
在分享制作过程之前，我们先来了解下LIXIE显示原理。LIXIE的一端包含有LED，也可以是WS2812B智能LED，能根据需要改变显示颜色的。LED发出的光线被聚集到一叠树脂玻璃Plexiglas中。这类“端面照光”显示器利用全内反射的现象，可将光保持在树脂玻璃内刻蚀出图案的区域。每片代表一个数字，并且通常一次只照亮一张树脂玻璃片，从而显示出具体的数字。
在今天分享的时钟项目中，时钟和分钟的显示需要四位数，每位数需要雕刻出0-9这些数字，然后再添加两个圆点来区分小时和分钟，所以总共需要82个LED。这里指示数字使用蓝色LED灯，区分时分圆点的用白色LED灯。
除了82个LED之外，还需要以下器件：
- ATmega328P，即Uno MCU
- MCP23017 集成电路
- 两个 22pF 电容器
- 330 欧姆电阻
- RTC 模块组件，DS3231
- 16 MHz 石英振荡器
- 蓝牙模块HC-05
- EEPROM，CAT24C02WI-G
- 蜂鸣器
- 一些端子连接
所有这些 LED 与 Arduino 的接线，将相同行的阳极焊接在一起以获得 10 行和相同列的阴极。
之后，使用 Arduino 代码控制所需的数字就会非常容易。如果想了解如何控制相同矩阵的 LED ，大家可以去搜下光立方的控制方法。
制作的第一步：CAD 和硬件零件。
从激光雕刻和切割零件开始，使用 solidworks 软件制作了上述设计，可以从文末的下载链接获取 DXF 文件，此设计 100% 推荐用于帮助大家制作设备。
制作的第二步：电路图绘制。
整个控制电路图如下：
使用RTC模块组件进行校准时间和日期配置等，并且通过I2C与MCU建立通信以进行数据传输。在时钟里添加闹钟功能，可以通过蜂鸣器进行提示。为了与时钟接口，使用蓝牙模块，调用Android 应用程序，实时调整时间和日期。
制作的第三步：PCB焊接。
制作电路图后，将其转换为定制的PCB设计，并投板生产。
这就是仿辉光管LIXIE时钟所有的组件了：
一切准备就绪，下面就开始将电子元件焊接到 PCB 上，为此需要烙铁和焊芯线以及用于 SMD 元件的SMD rework（如果使用 RTC 模块，则不需要）。
下图是已经将每个组件焊接到其位置，可以使用PCB的两面来焊接电子元件。
接下来就是进入硬件焊接的第二部分，LED连接，大工程。
正如上面的照片中看到的，在设计中为每个 LED 创建了一个孔，因此只需使用一些胶水固定 LED，然后将相同行的所有阳极和相同列的阴极焊接在一起。完成之后，将有 14 根用于矩阵的电线，因此只需拧紧它们。
然后，将放置Plexiglas零件并拧紧连接点来继续组装。
制作的第四步：软件部分。
现在需要的只有软件代码，这个Arduino代码可以从文末的链接免费获得。代码做了注释，大家可以根据自己的需要进行调整。
代码编译完成之后，就可以使用 Arduino IDE将代码上传到 ATmega328 MCU，然后将MCU 放置在 PCB 上的插座中即可。
最后，使用外部 5v 电源适配器给整个项目供电，就可以测试了。
当然，还可以创建了一个Android应用程序来使用它，同时设置时间，日期和时钟的闹钟。
虽然这个项目制作过程很简单，但整体来说是一个比较有趣，有实际意义的作品。这个作为一个引子，大家可以DIY自己的时钟，比如使用不同颜色的LED来显示数字。
好了，接下来的时间，交给大家了。
原文链接：
https://www.hackster.io/diyguyChris/arduino-lixie-clock-6ce547
作者：DIY GUY Chris
项目资料下载：“达尔闻说”微信回复：仿辉光管时钟
-
