毕业设计| STM32+UART HMI，玩扫雷游戏

每年毕设，STM32出现的频率最高，很多都是“老实本分”的设计，但也有不走寻常路，比如今天分享的这个毕设——扫雷游戏。不知道这位同学在毕业答辩时，有没有被老师为难，当着这么多评委老师，来几盘扫雷，是不是很刺激
끄收藏

  • 每年毕设，STM32出现的频率最高，很多都是“老实本分”的设计，但也有不走寻常路，比如今天分享的这个毕设——扫雷游戏。不知道这位同学在毕业答辩时，有没有被老师为难，当着这么多评委老师，来几盘扫雷，是不是很刺激

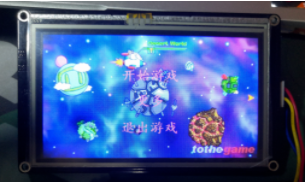

    先上2张游戏中照片：



    系统的硬件：指南者开发板和4.2英寸的UATRT HMI串口屏组成，其实可以用最小的核心板，单片机外设也就用到了串口而已，但是要求使用开发板，只好有点浪费了。



    软件部分：软件部分是这个项目的核心。

    刚开始参考了网上一些扫雷代码。在单片机上很多地方不一样，但大体思路还是一样的，主要解决的就是与串口屏之间的通信协议，贴一段简单的通信代码。



    具体完成功能：

    1.扫雷基本功能

    2.当周围的雷都标记完时，打开剩余未标记的格子

    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    //串口接收中断
    void USART1_IRQHandler(void)
    {
    if(huart1.Instance->SR&(1<<5))//如果接收到了数据
      {
       buf=huart1.Instance->DR;
    /接收选择的格子串口通信协议
      if(id_flag==1)
      {
        if(buf==0xff)
       {
          id_flag=0;
          count=0;
          select_id=buff[0];
          select_flag=1;
         }
        else
        {
          buff[count++]=buf;
         }
       }
       if(buf==0xaa)
       {
         id_flag=1;
       }
    }
    /接收选择的格子串口通信协议
    /打开一个安全格子串口通信协议
    if(buf==0xbb)
    {
      safe_flag=1;
    }
    /打开一个安全格子串口通信协议
      /重新开始串口通信协议
    if(buf==0xcc)
    {
       refreshall_flag=1;
    }
    /重新开始安全格子串口通信协议
      /标记炸弹串口通信协议
    if(buf==0xdd)
    {
      zhadan_flag=~zhadan_flag;  //屏幕点击一次标记炸弹就取反一次，如点击一次表示开始标记炸弹，点击第二次表示取消标记炸弹
    }
    /标记炸弹安全格子串口通信协议
    }



    与串口屏的通信协议，使用的hal库，用cubemx辅助开发。串口屏的开发有专门的软件就叫UART HMI。再贴一个自己写的的串口屏通信代码（适用于hal库）。

    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    •
    /*
    UART HMI 串口屏通信函数 HMISendnum1，2，3分别是不同的字符串与数字的拼接后面的参数是串口号，适用于hal库
    */
    void HMISendnum1(char *str1,int nums,UART_HandleTypeDef uart)
          {
    HAL_StatusTypeDef Flag;
      uint8_t b=0xff,i;
    char buf1[10];
    sprintf(buf1, "%s%d", str1, nums);
      Flag=HAL_UART_Transmit(&uart,(uint8_t*)buf1,strlen(buf1),0xffffffff);
    while(Flag!=HAL_OK);
    for(i=0;i<3;i++)
    {
       if(b!=0)
        {
         HAL_UART_Transmit(&uart,&b,1,0xff);
         while(Flag!=HAL_OK);
       }
      else
          return ;
    }
    }
    void HMISendnum2(char *str1,int nums,char *str2,UART_HandleTypeDef uart)
          {
    HAL_StatusTypeDef Flag;
      uint8_t b=0xff,i;
    char buf1[10];
    sprintf(buf1, "%s%d%s", str1, nums,str2);
    Flag=HAL_UART_Transmit(&uart,(uint8_t*)buf1,strlen(buf1),0xffffffff);
    while(Flag!=HAL_OK);
    for(i=0;i<3;i++)
    {
      if(b!=0)
        {
        HAL_UART_Transmit(&uart,&b,1,0xff);
         while(Flag!=HAL_OK);
       }
       else
        return ;
    }
    }
    void HMISendnum3(char *str1,int nums1,char *str2,int nums2,UART_HandleTypeDef uart)
          {
    HAL_StatusTypeDef Flag;
    uint8_t b=0xff,i;
    char buf1[10];
    sprintf(buf1, "%s%d%s%d", str1, nums1,str2,nums2);
    Flag=HAL_UART_Transmit(&uart,(uint8_t*)buf1,strlen(buf1),0xffffffff);
    while(Flag!=HAL_OK);
    for(i=0;i<3;i++)
      {
      if(b!=0)
       {
    HAL_UART_Transmit(&uart,&b,1,0xff);
         while(Flag!=HAL_OK);
       }
       else
          return ;
    }
    }
    //控制串口屏的文本控件，輸入字符串命令,后面是通信的串口号
    void HMISendtxt(char *str,UART_HandleTypeDef uart)
          {
    HAL_StatusTypeDef Flag;
    uint8_t b=0xff,i;
    Flag=HAL_UART_Transmit(&uart,(uint8_t*)str,strlen(str),0xff);
    while(Flag!=HAL_OK);
      for(i=0;i<3;i++)
    {
       if(b!=0)
        {
        HAL_UART_Transmit(&uart,&b,1,0xffffffff);
        while(Flag!=HAL_OK);
      }
      else
          return ;
    }
    }



    其他的具体代码就暂时不贴了，如果你对这个项目感兴趣，可以加QQ：943874487，一起交流。也可以看young0219同学的博客：

    https://blog.csdn.net/weixin_43793057/article/details/106158063



    分享一个有关keil不能使用time函数的点：

    keil不支持time()函数，让我苦恼了很久。因为地雷的产生需要使用的随机函数，就需要随机种子，必须要使用到time（）函数，很久的尝试之后还是无法使用这个函数，所以去问了一位很厉害的学长，才告诉我keil不支持time函数（如果可以使用各位可以告诉我，感谢），同时提出了另一种解决方案，用定时器的数值作为随机种子，刚开始还是不行，因为初始化地雷每次到达程序段的时间都是一样的，所以随机种子的值也是一样的，但是最后加了界面之后，进入到游戏的时间就随机了，算是成功解决了这个问题。
